什么是电子手刹？

    电传线控系统（Drive By Wire）近年来在汽车上迅速普及，这要得益于电子技术的日新月异使得汽车这种传统机械产品的电子化进程进一步加快。本文将要探讨的就是电传线控系统的一个相当热门的应用——车辆的电子手刹。



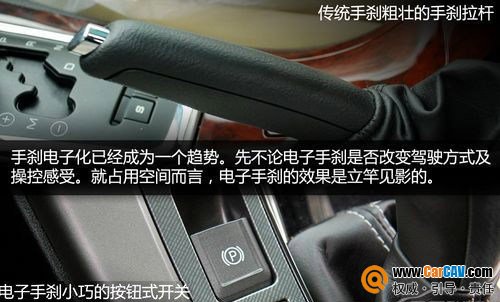

    电子手刹是电子式驻车制动器的简称。电子手刹和传统手刹相比，操作更为简单而且省力。电子手刹使用小巧的按钮取代了传统的手刹拉杆，让车内空间得到更好地利用。电子手刹配合各种电控单元及机构，可以在适当的时候刹车和驻车。而由于电子手刹的执行机构只接受电信号指令，所以电子手刹在车辆防盗系统中也起到很重要的作用。

两种不同结构的电子手刹

    电子手刹可分为钢索牵引式以及整合卡钳式两种。

    钢索牵引式电子手刹的制动执行机构与传统手刹无异，同为制动蹄式，只是把手动的拉索改为电动形式。正是因为钢索牵引式电子手刹的加装成本低，因而更利于车型的设计变更。

    整合卡钳式电子手刹需要专用的制动卡钳和相关的驻车制动执行机构，因而成本相对较高。但整合卡钳式电子手刹摒弃了钢索牵引式子手刹的钢索，采用了电线进行信号传递，因而更利于车辆组装及手刹系统简化。

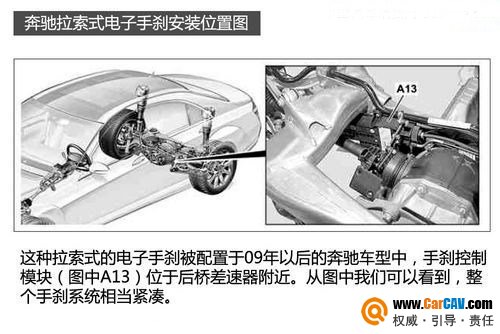

拉索式电子手刹系统实拍图

    上图是日产聆风的拉索式电子手刹系统实拍图。整个电子手刹系统与传统拉索式手刹差别不大，仅仅是把原来用于平衡左右侧驻车制动力的手刹拉索平衡器换成是电子手刹拉索控制模块而已。如图所示，电子手刹拉索的执行结构相当紧凑，易于在车上加装。

拉索式电子手刹的内部结构

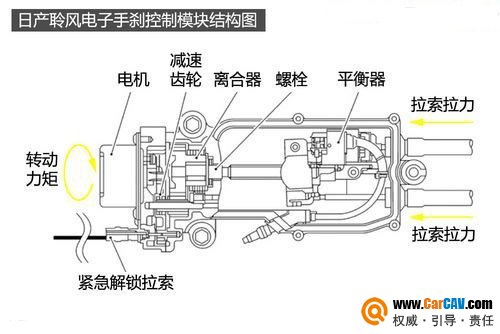

    上图是日产聆风的拉索式电子手刹执行机构内部结构图。从结构图中我们可以看到电机、减速齿轮组、离合器、螺纹轴、拉索平衡器以及紧急解锁拉索。

    当驾驶员拉动位于换挡杆附近的电子手刹按钮时，电子手刹控制模块接收到来自手刹按钮的信号。如当前车辆的行驶状态符合电脑中所预设的条件，控制模块则会向执行机构的电机施加12V电压让其转动。电机释放的扭矩通过减速机构及离合器传递到螺纹轴上，螺纹轴的转动带动螺母轴向移动从而通过拉索平衡器拉紧控制左右后轮驻车制动蹄的拉索，实现后轮制动功能。

拉索式电子手刹的工作逻辑
