看着很多人都装了车载电脑，很是羡慕，但是由于囊中羞涩，是在舍不得花那几千块，本着自己动手丰衣足食的原则，兼顾少花钱多办事的原则，决定自己动手diy车载电脑。预期目标：实现gps导航、音视频的播放、图片浏览、倒车可视。

物品清单：

显示器：8寸触摸屏，最佳分辨率800x600.

电脑主板、cpu、内存使用了家里淘汰下来的台式机零件。主板为声现全集成。

硬盘：南方汇通的4G，1寸微硬盘（后期换为8G固态硬盘，容量增大了，速度的提升更是不可同日而语）

电源板：tips电源板，12v输入，转atx电源。带acc信号处理。

摄像头：带辅助线、夜视功能的防水车牌架式摄像头。

gps模块：从淘宝购买了一个瑟夫二代的gps模块，插在电脑的usb口上，安装很简单，装上驱动就可以了，用测试软件试了一下，搜星速度还不错，定位也挺准确。

中控软件：自己开发。

安装步骤：

        将所有的电脑硬件塞到了一个饼干盒中，这个巧了，饼干盒正好跟我的主板一般大，放入主板后，在饼干盒的侧面开口，将鼠标键盘、vga、usb口露出来，电源板通过4条螺丝固定在盒子上。（前一阵购买了一个大水牛超薄机箱，正好能放下我的主板，因此淘汰了饼干盒）。电源板输出的atx电源线与主板连接，开关线与主板的power插针连接，微硬盘通过转接卡连接到ide接口上（现在更换了ide母口的固态硬盘，直接插在ide口上，连ide线都省了），用一条音频线将声卡声音输出连接到带fm射频的Mp3上，这样用车的收音机放声音，又不用改线，方便多了，呵呵。电脑的硬件连接就完成了，接下来装系统，考入我自己写的中控软件，就完成了电脑部分的工作。

     接下来的工作就比较复杂了，显示研究了一下取电的位置，请教了身边懂车的朋友，有提议从电瓶取电的，也有提议从保险取电的，最后我找到了cd机后面供电的说明。黄线是正12v，黑线是零线，红色线是acc信号线。从cd机后面并联了这三条线，分别接到电源板对应的位置上，在把电源线并出来一组给了7寸触摸屏。触摸屏提供了vga输入、av输入以及音频输入。vga当然就是接电脑了，av负责接摄像头，摄像头用车牌架固定，从车牌灯将线连到后备箱里，摄像头有两根线，一根是电源线，连接到倒车灯上，这样当挂入倒档时，倒车灯供电，摄像头自动取电并工作，摄像头提供了6米长的av延长线，从后备箱钻到车里，沿着车门边上的扣板连到显示器上。电脑研究了好久，最后决定放在副驾驶的座位下面，这样做的好处是便于走线，露在外面的线可以少一些。最纠结的就是显示器的位置了，权衡了半天，最后决定牺牲点烟器下面的空间，用悬挂架固定了显示器。

    说的比较简单，照片过一段时间再补充上。照的不是很全，由于是我一个人弄，光顾着安装了，有些照片没照全，主要是安装好之后的图片。具体的安装，需要将近一整天的时间，由于是自己弄，有些位置需要摸索着来。比如cd的拆卸，需要找两根5cm长的扁金属片从下方的小口插进去，才能拆下来。开始的时候前面板我都拆了，cd机都下不来。呵呵。走了些弯路。

    希望能对想自己diy车载电脑的车友们有些帮助。

        接下来等gps模块，等gps模块来了就全齐了。

        gps模块也等到了，淘了瑟夫二代的一只二手韩国产的，插usb口，装好驱动就ok了。安装很简单，没什么技术含量，需要注意的是在车内似乎信号弱一点，使用中将其放到车顶上会有很明显的改善。模块本身有强磁铁，吸附到车顶上很牢靠。软件使用的天行者9，2010年秋季地图。早上上班一路上诚心不按导航的路线走，感觉导航重新规划路线的能力还是不错的。

        至此，我的车载电脑完全diy也算是可以收笔了。以后再有改善的地方，我会继续在此帖更新，反馈给大家的。

        2011年9月更新内容：前一阵在淘宝上购买了电脑遥控装置，红外线接在器连接在usb口上，可通过遥控器遥控，再购买方向盘遥控器（可学习型），复制遥控器数据后，固定在方向盘上，避免了低头按触摸屏的危险。稍后补图片。

        经过一段时间的使用，中控软件也根据需要进行了修改和提升，增加了游戏功能、拷文件功能、主程序升级等功能，根据捷达车内没有表（简配的伙伴）的问题，我专门制作了语音报时功能。主要还是再使用过程中不断为了方便而修改，这就是diy的乐趣，也是我的车载电脑的独特优势，可以随时根据我的意愿进行修改和完善。说我这个做得不值和推荐我买现成设备的朋友们就请口下留德吧。谢谢了。

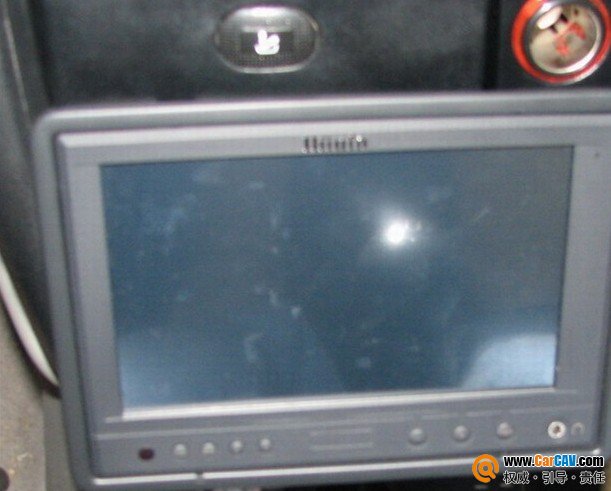

整体结构

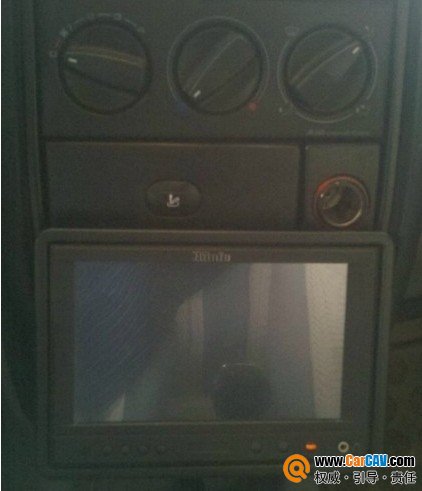

再来一张整体照片

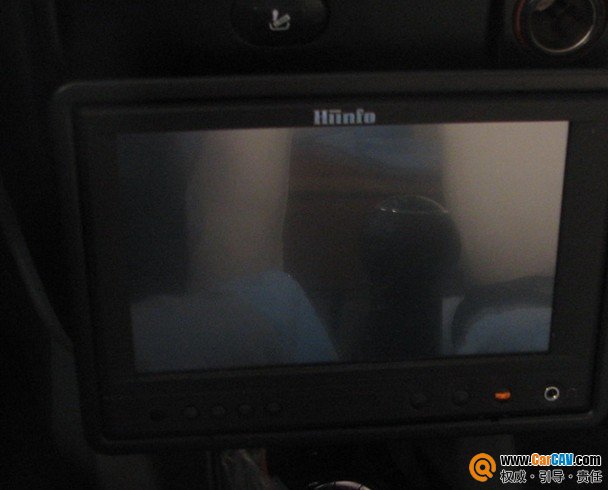

再来个亮堂的

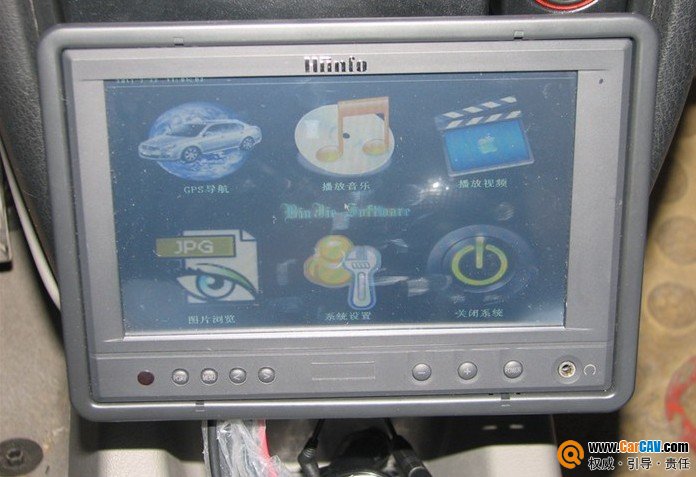

看看我的作品，在触摸屏上显示的正好

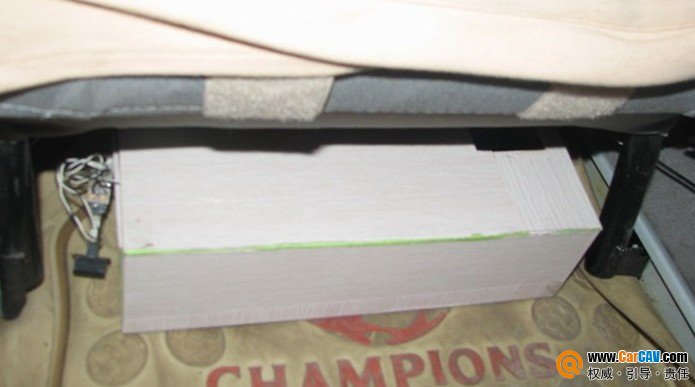

机箱放在了副驾驶的座位下面。凑合了
