一汽奔腾前置六碟改6路低电平前置输出

  • 2012-02-03 16:12
  • 来源:CarCAV.com
  • 作者:su30-2
  • 责任编辑:admin
分享到：微信

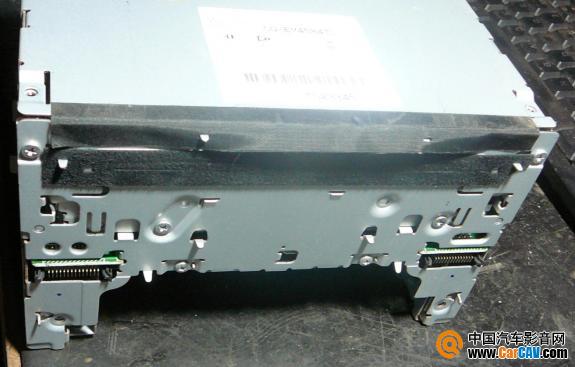

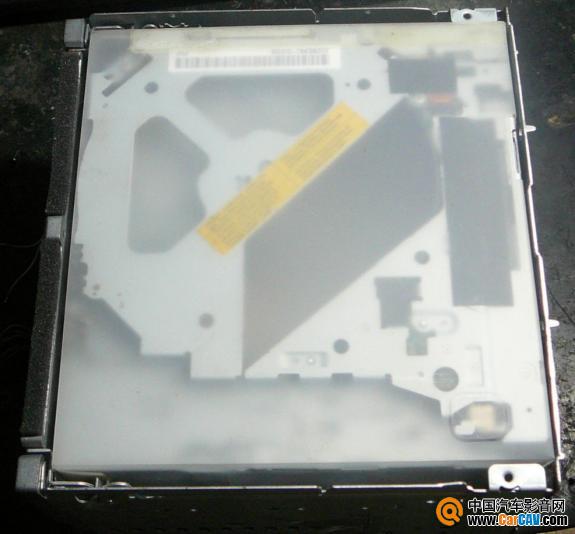

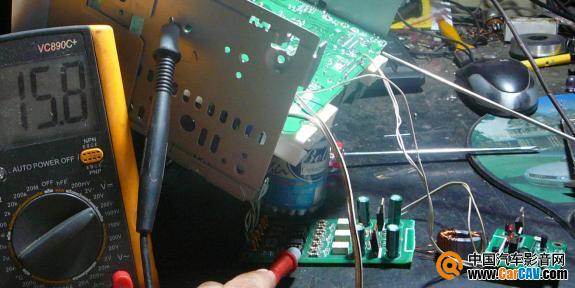

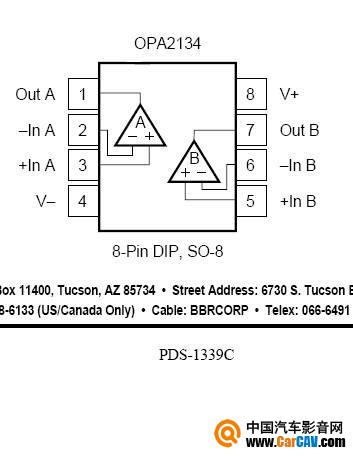

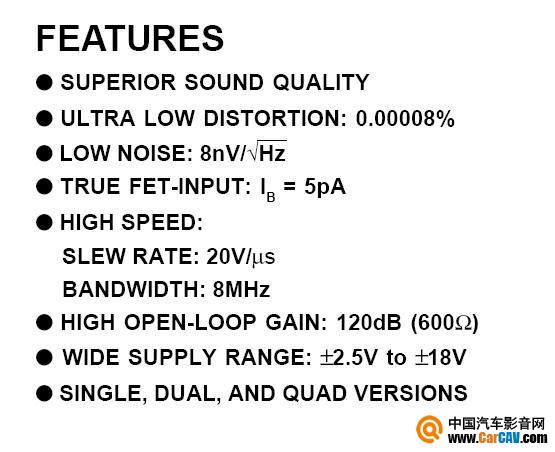

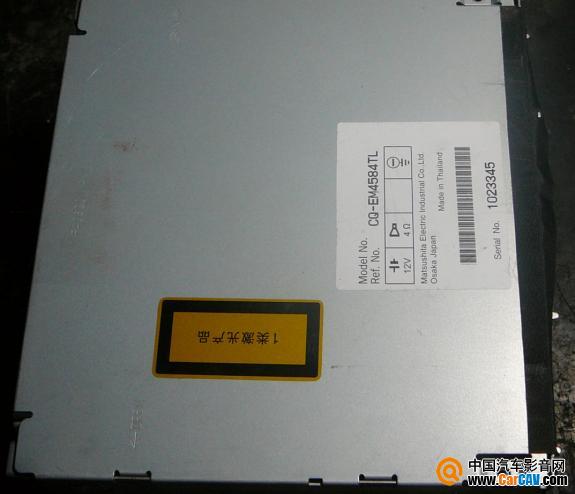

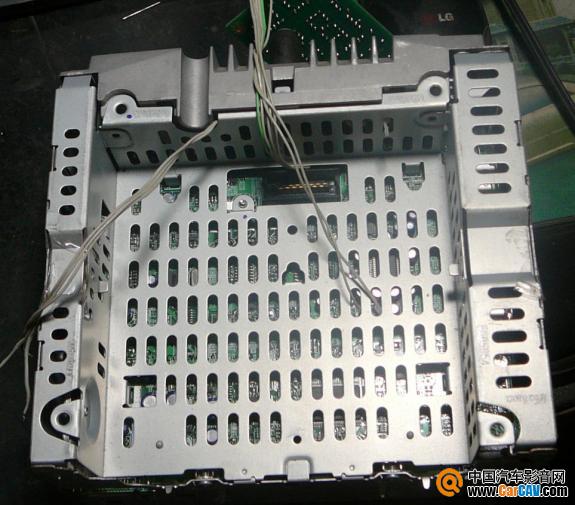

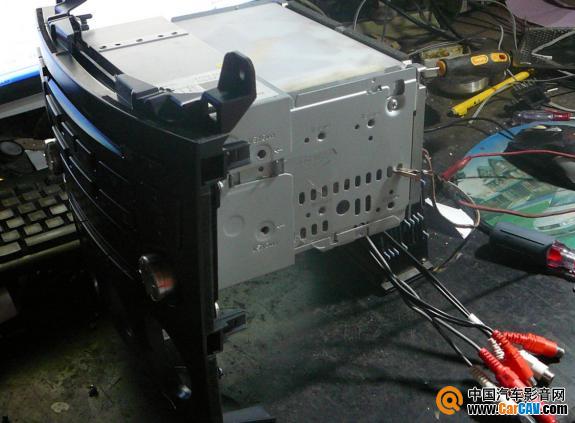

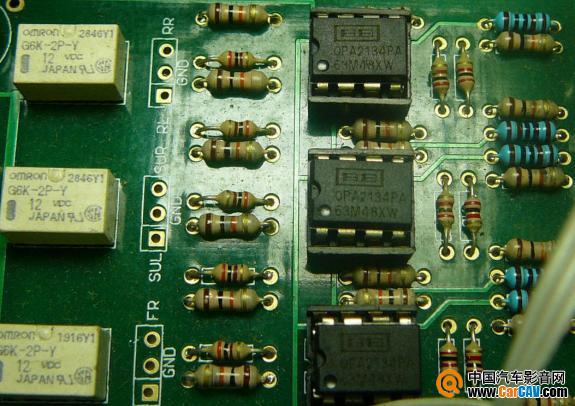

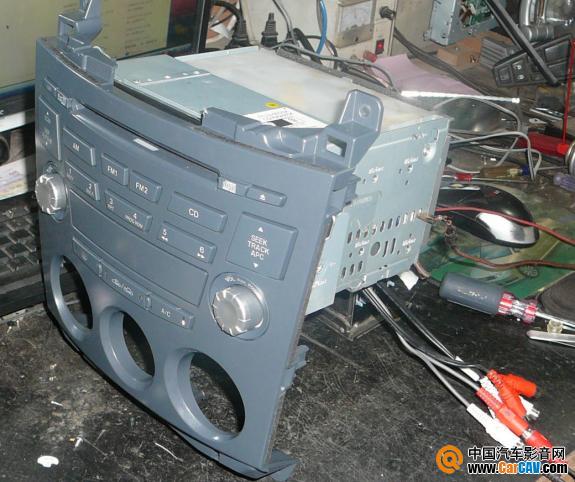

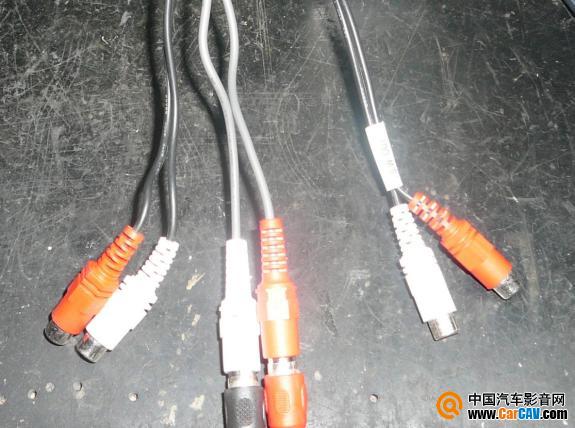

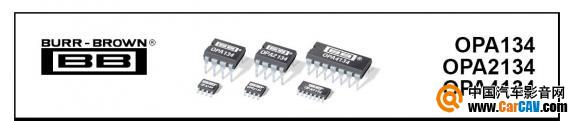

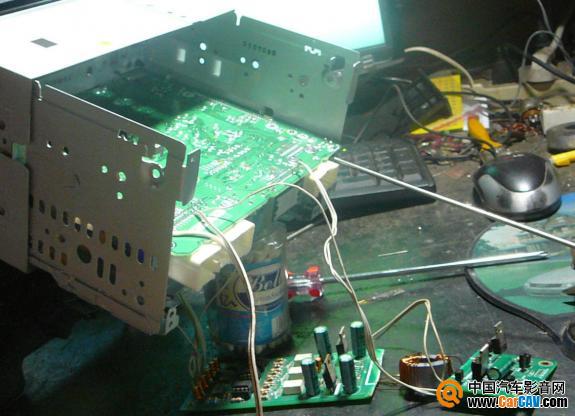

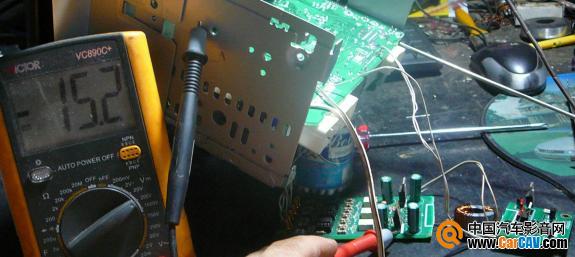

广州老杨要求把这改一下,要求加一个24BIT的外置解码和高品质的低电平前置输出,以便接到外置功放.我收到机打开看了下,也顺便测试了一下,发现它采用了松下最新的DSP,内含1BIT解码,但DO需要软件支持才可以输出,我们只能加低电平前置输出了.早些时间我设计了一个比较发烧的电路板在这里派上用场.先简单介绍一下我设计的着款前置输出板:首先我采用小功率DC-DC的办法把电源+12V升压到+-26V左右,然后经高精度的稳压电路稳压到+-15V以供我选择的高级运放-----BB公司的OPA2134使用.OPA2134是一块性能十分优秀的运算放大IC,声音迅猛有力,高低频的延伸也比较好,中频表现也十分出色,在这里我们把放大倍数顶在6倍,以在不失真的情况下获得较高的信号电平,经交流正弦信号测试在本机输出最高电平可达到5V.输出5V信号完全可以对抗在汽车上发动发动机以后的噪音.在开关机的噪音对抗上我们也采用了延时的办法,用高质量的欧姆龙的继电器来保证输出段的直流零电位.经长时间的试机发现绝对没问题,输出的信号没能听出有失真。











一汽奔腾前置六碟改6路低电平前置输出



进入讨论：http://bbs.carcav.com/read.php?tid=224888

[NextPage]




一汽奔腾前置六碟改6路低电平前置输出









进入讨论：http://bbs.carcav.com/read.php?tid=224888

[NextPage]







一汽奔腾前置六碟改6路低电平前置输出



进入讨论：http://bbs.carcav.com/read.php?tid=224888

[NextPage]








一汽奔腾前置六碟改6路低电平前置输出



一汽奔腾前置六碟改6路低电平前置输出



进入讨论：http://bbs.carcav.com/read.php?tid=224888
